Y-Warm, полиэфирные наполнители, в том числе синтепон, и пух помогают уменьшить потери тепла. Однако их теплоизоляционные свойства основаны на принципиально разных структурах.
Пух и синтетические наполнители используют прежде всего свою пышность: их трёхмерные структуры удерживают большие объёмы относительно неподвижного воздуха, образуя толстый теплоизоляционный слой.
Y-Warm использует иной подход: вместо объёмного наполнителя он ограничивает теплопередачу с помощью высокопористой структуры с закрытыми ячейками при очень небольшой толщине материала.

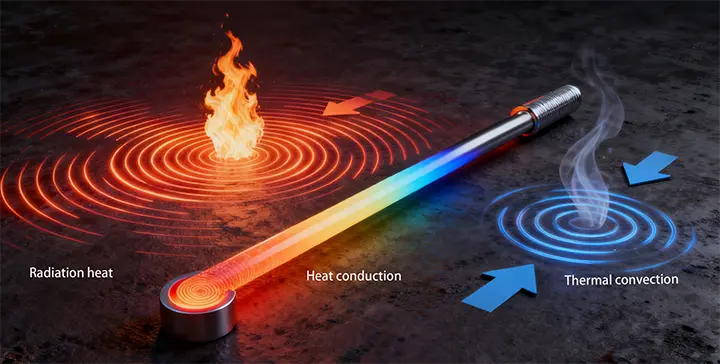

Это различие можно рассмотреть через три основных механизма теплопередачи: теплопроводность, конвекцию и тепловое излучение.
1. Теплопроводность: удерживаемый воздух и закрытоячеистая структура
Пух и полиэфирный наполнитель
Пух и синтетические наполнители образуют трёхмерные структуры с множеством небольших воздушных промежутков.
Неподвижный воздух обладает низкой теплопроводностью — около 0,026 Вт/(м·К) при комнатной температуре. Его удержание в достаточно толстом слое помогает замедлить передачу тепла за счёт теплопроводности.
Поэтому пышность и толщина имеют решающее значение для теплоизоляционных свойств традиционных наполнителей. В целом более пышный наполнитель создаёт более толстый слой удерживаемого воздуха и обеспечивает большее тепловое сопротивление, если движение воздуха внутри структуры остаётся ограниченным.
Y-Warm
Для работы Y-Warm не требуется толстый, объёмный слой.
В слое Y-Warm толщиной около 1 мм на одном квадратном сантиметре может находиться более 10 000 отдельных ячеек микрометрового размера. Они разделены чрезвычайно тонкими стенками.
Эта высокопористая закрытоячеистая структура ограничивает движение газа и сокращает непрерывные пути теплопередачи через твёрдую фазу. Благодаря этому Y-Warm может обладать очень низкой теплопроводностью при значительно меньшей толщине.
Ключевое различие состоит в следующем:
Пух и волоконные наполнители создают тепловое сопротивление главным образом за счёт толщины и удерживаемого воздуха. Y-Warm использует для этого специально разработанную пористую структуру гораздо меньшего масштаба.
2. Конвекция: разные способы ограничить движение воздуха
Пух и полиэфирный наполнитель
Конвекция возникает, когда газ перемещается и переносит тепло.
В пуховых и синтетических наполнителях сложная сеть волокон или пуховых пучков разделяет объём воздуха на множество небольших пространств. Это ограничивает крупномасштабную циркуляцию воздуха.
Верхняя ткань и подкладка одежды также помогают регулировать воздушный поток через всю теплоизоляционную конструкцию. Если наполнитель сохраняет достаточную пышность, а движение воздуха остаётся ограниченным, конвективную теплопередачу можно эффективно уменьшить.
Y-Warm
Y-Warm ограничивает движение газа другим способом.
Его закрытоячеистая структура разделяет газ на множество изолированных микроскопических пространств. Поскольку ячейки не образуют непрерывной сети, крупномасштабная циркуляция газа внутри материала сильно ограничена.
Небольшой размер ячеек также затрудняет возникновение конвекции под действием выталкивающей силы. Таким образом, Y-Warm ограничивает внутреннее движение газа за счёт строения ячеек, не нуждаясь в толстом воздушном слое.
3. Тепловое излучение: влияние пористой структуры
Тепловое излучение — это перенос энергии электромагнитными волнами. Оно составляет ещё одну часть теплообмена в теплоизоляционных системах.
Пух и полиэфирный наполнитель
В пуховых и синтетических наполнителях тепловое излучение взаимодействует с многочисленными поверхностями волокон и пуховых пучков.
Эти поверхности поглощают, испускают и рассеивают излучение. В сочетании с толщиной изоляционного слоя такие взаимодействия способствуют снижению суммарной радиационной теплопередачи через систему.
Y-Warm
Y-Warm имеет высокопористую твёрдую структуру со стенками ячеек толщиной примерно 20–280 нанометров.
Большая внутренняя площадь поверхности и многочисленные границы между твёрдой фазой и порами влияют на поглощение, испускание и прохождение теплового излучения внутри материала.
При заданных условиях испытаний Y-Warm также продемонстрировал коэффициент излучения в дальнем инфракрасном диапазоне выше 0,9.
Однако один лишь коэффициент излучения не является прямым показателем теплоизоляционных свойств. Общая теплопередача зависит от совокупного влияния теплопроводности, конвекции, излучения, толщины материала, его структуры и граничных условий. Поэтому для оценки теплоизоляции необходимы измерения теплопроводности и тепловые испытания всей конструкции.
4. Сжатие: почему пышность имеет значение
Поведение при сжатии — важное практическое различие между объёмными наполнителями и материалами с пористой структурой.
Пух и полиэфирный наполнитель
Теплоизоляционные свойства пуха и синтетических наполнителей тесно связаны с их пышностью. При сжатии:
уменьшается толщина теплоизоляционного слоя;
сокращается объём удерживаемого воздуха;
волокна или пуховые пучки сближаются;
тепловое сопротивление, как правило, снижается.
Поэтому под давлением теплоизоляционные свойства таких наполнителей могут заметно меняться. Это особенно важно для обуви, перчаток, сидений, защитного снаряжения и облегающей одежды, где утеплитель подвергается повторяющемуся или длительному сжатию.
Y-Warm
Для формирования теплоизоляционной структуры Y-Warm не требуется макроскопическая пышность. Его тепловые свойства основаны прежде всего на специально разработанной пористой структуре с большим количеством микроскопических закрытых ячеек.
Поскольку эта структура находится внутри самого материала и не требует толстого объёмного слоя, Y-Warm может использовать свой структурный механизм теплоизоляции даже там, где место для утеплителя сильно ограничено.
Гибкая пористая структура также рассчитана на восстановление формы после обычных изгибов и сжатия. При этом свойства материала под конкретными нагрузками необходимо оценивать с учётом требований готового изделия.
5. Почему толщина по-прежнему важна
Для однородного слоя материала тепловое сопротивление можно приближённо рассчитать по формуле:
R = d / λ
где:
R — тепловое сопротивление, м²·К/Вт;
d — толщина материала, м;
λ — теплопроводность, Вт/(м·К).
Эта зависимость показывает различие между традиционными объёмными наполнителями и ультратонкими теплоизоляционными материалами.
Пуховые и синтетические наполнители обычно повышают тепловое сопротивление за счёт увеличения d — толщины теплоизоляционного слоя. Y-Warm разработан для достижения низкого значения λ — теплопроводности самого материала.
При разработке изделий это даёт два подхода:
Традиционные наполнители: большая пышность → большая толщина → большее тепловое сопротивление
Y-Warm: меньшая теплопроводность → большее тепловое сопротивление при одинаковой толщине
Это не означает, что толщина перестаёт иметь значение: тепловое сопротивление всегда зависит и от толщины, и от теплопроводности. Однако при сопоставимых условиях материал с меньшей теплопроводностью может обеспечить заданное тепловое сопротивление при меньшей толщине.
Сравнение Y-Warm, пуха и полиэфирного наполнителя
Свойство | Пух | Полиэфирный наполнитель | Y-Warm |
Основная теплоизоляционная структура | Объёмные пуховые пучки | Объёмная сеть волокон | Специально разработанная пористая структура с закрытыми ячейками |
Основной принцип теплоизоляции | Удерживает относительно неподвижный воздух | Удерживает относительно неподвижный воздух | Ограничивает теплопередачу внутри пористой структуры |
Зависимость от пышности | Высокая | Высокая | Низкая |
Значение толщины | Высокое | Высокое | Низкая теплопроводность позволяет использовать материал меньшей толщины |
Внутренняя структура воздушных пространств | Взаимосвязанные воздушные промежутки | Взаимосвязанные воздушные промежутки | Изолированные микроскопические ячейки |
Влияние сжатия | Тепловое сопротивление обычно снижается при уменьшении пышности | Тепловое сопротивление обычно снижается при уменьшении пышности | Не зависит от макроскопической пышности |
Гибкость | Отличная | Отличная | Отличная |
Поведение при воздействии влаги | Зависит, в частности, от обработки пуха и конструкции изделия | Зависит от волокон и конструкции изделия | Паропроницаемый, быстро высыхает |
Типичный подход к конструкции | Лёгкий объёмный наполнитель | Объёмный синтетический наполнитель | Ультратонкая структурная теплоизоляция |
Заключение: два подхода к теплоизоляции
Пух и полиэфирные наполнители эффективно сохраняют тепло, поскольку их трёхмерные структуры удерживают большие объёмы относительно неподвижного воздуха.
Их теплоизоляционные свойства во многом зависят от пышности, толщины, структуры волокон или пуха, сжатия, условий влажности и конструкции изделия.
Y-Warm работает на другом структурном уровне. Вместо толстого слоя удерживаемого воздуха он использует специально разработанную пористую структуру с закрытыми ячейками. При толщине материала около 1 мм на одном квадратном сантиметре может находиться более 10 000 отдельных ячеек микрометрового размера.
Его тепловые свойства зависят, в частности, от теплопроводности, пористости, структуры ячеек, толщины их стенок, доли закрытых ячеек, толщины материала и условий окружающей среды.
Основное различие можно выразить так:
Пух и волоконные наполнители обеспечивают теплоизоляцию главным образом благодаря своей пышности. Y-Warm использует закрытые ячейки со стенками нанометровой толщины, чтобы обеспечить теплоизоляцию при очень небольшой толщине.
Для одежды, обуви, перчаток, снаряжения для активного отдыха и других изделий, в которых необходимо сочетать теплоизоляцию, малую толщину, небольшой вес, гибкость и свободу проектирования, это открывает иной подход к созданию утепляющих конструкций.
